一、高壓微啟式安全閥 產品概述
A41Y-160、320高壓微啟式安全閥適用于工作溫度≤200℃空氣、氮?dú)浠旌蠚狻⑺冉橘|(zhì)的設備和管路上。A41Y-160P/320P、A41Y-160R/320R高壓微啟式安全閥適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。
|
|
|---|---|

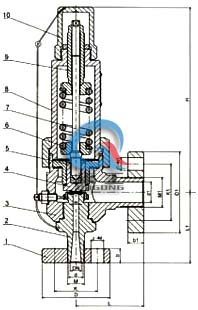

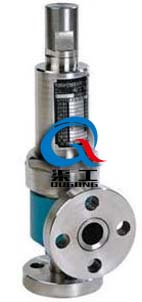

| A41Y高壓微啟式安全閥 | A41Y高壓微啟式安全閥 (外形結構尺寸) |
二、高壓微啟式安全閥 主要零件材料
| NO. | 零件名稱 | A42Y-160 A42Y-320 材料 | A42Y-160P A42Y-320P 材料 | A42Y-160R A42Y-320R 材料 |
|---|---|---|---|---|
| 1 | 法蘭 | 35/35CrMoA | 2Cr13 | 1Cr18Ni12Mo2Ti |
| 2 | 閥座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 3 | 閥體 | 40 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 調節圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 反沖盤 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 7 | 導向套 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | 閥蓋 | ZG230-450 | ZG230-450 | ZG230-450 |
| 9 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 10 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 11 | 調整螺桿 | 45 | 2Cr13 | 2Cr13 |
| 12 | 閥帽 | ZG200-400 | ZG200-400 | ZG200-400 |
| 密封面材料 | 堆焊Co基硬質合金 | |||
三、高壓微啟式安全閥 連接尺寸
| 公稱壓力PN | 公稱通徑DN | 尺寸 | 重量 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| do | d | D | D1 | M | D2 | B | Z-Φd | DN | D | D1 | M | D2 | b | Z-Φd | L | L1 | H | |||
|
16 （單法蘭） |
15 | 7 | 16 | 95 | 60 | M-24×2 | 18 | 20 | 3-18 | - | 36 | - | M-33×2 | - | - | - | 45 | 80 | 105 | 4 |
| 20 | 10 | 19 | 95 | 60 | M-33×2 | 22 | 20 | 3-18 | - | 48 | - | M-33×2 | - | - | - | 45 | 80 | 105 | 4.5 | |
| 25 | 12 | 23 | 105 | 68 | M-33×2 | 28 | 20 | 3-18 | - | 48 | - | M-33×2 | - | - | - | 45 | 80 | 105 | 5.2 | |
| 16 | 15 | 8 | 15 | 95 | 60 | M-24×2 | 18 | 20 | 3-18 | 32 | 115 | - | M-42×2 | 37 | 22 | 4-18 | 95 | 100 | 259 | 7.8 |
| 20 | 10 | 23 | 98 | 60 | M-24×2 | 20 | 20 | 3-18 | 40 | 165 | - | M-52×2 | 47 | 28 | 6-26 | 110 | 115 | 266 | 11.5 | |
| 25 | 12 | 23 | 105 | 68 | M-33×2 | 28 | 20 | 3-18 | 40 | 165 | - | M-52×2 | 47 | 28 | 6-26 | 110 | 115 | 266 | 12.5 | |
| 32 | 15 | 25 | 115 | 80 | M-42×2 | 37 | 22 | 4-18 | 50 | 165 | 115 | M-64×3 | 59 | 32 | 6-26 | 130 | 1450 | 335 | 21.3 | |
| 40 | 20 | 39 | 165 | 115 | M-52×2 | 47 | 28 | 6-26 | 65 | 200 | 145 | M-80×3 | 74 | 40 | 6-29 | 150 | 170 | 390 | 35.3 | |
| 50 | 25 | 48 | 165 | 115 | M-64×3 | 59 | 32 | 6-26 | 80 | 225 | 170 | M-100×3 | 94 | 50 | 6-33 | 190 | 210 | 393 | 48 | |
| 32 | 15 | 8 | 17 | 105 | 68 | M-33×2 | 29 | 20 | 3-18 | 32 | 115 | 80 | M-42×2 | 37 | 22 | 4-18 | 95 | 100 | 259 | 8.1 |
| 20 | 10 | 23 | 105 | 68 | M-33×2 | 29 | 20 | 3-18 | 40 | 165 | 115 | M-52×2 | 47 | 28 | 6-26 | 110 | 115 | 266 | 12 | |
| 25 | 12 | 23 | 115 | 80 | M-42×2 | 36 | 22 | 4-18 | 40 | 165 | 115 | M-52×2 | 47 | 28 | 6-26 | 110 | 115 | 266 | 13 | |
| 32 | 14 | 30 | 135 | 95 | M-48×2 | 41 | 25 | 4-22 | 50 | 165 | 115 | M-64×3 | 59 | 32 | 6-26 | 130 | 140 | 335 | 22.2 | |
| 40 | 16 | 38 | 165 | 115 | M-64×3 | 57 | 32 | 6-26 | 65 | 200 | 145 | M-80×3 | 70 | 40 | 6-29 | 150 | 170 | 390 | 37 | |
| 50 | 20 | 48 | 200 | 145 | M-80×3 | 70 | 40 | 6-29 | 80 | 225 | 170 | M-100×3 | 94 | 50 | 6-33 | 190 | 210 | 393 | 55 | |
四、高壓微啟式安全閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的高壓微啟式安全閥產品型號，請按型號直接向我司訂購；
