D943H/F/X電動法蘭蝶閥
一、電動法蘭蝶閥 產品概述
渠工閥門公司的電動法蘭蝶閥通常由角行程電動執行機構（0～90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。電動法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。電動法蘭蝶閥處于全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動法蘭蝶閥主要有三偏心和單偏心兩個結構形式，密封形式有金屬密封和四氟密封及橡膠密封三種。金屬密封結構主要適用于≥300度以上的工況場合；四氟密封結構適用于≥180度以內的工況場合；四氟密封結構適用于≥120度以內的工況場合；法蘭式電動蝶閥配用的角行程電動執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的定位，同時輸出4～20mADC的位置反饋信號。目前法蘭式電動蝶閥主要應用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
|
|
|
D943H/F電動法蘭蝶閥 (硬密封結構)
|

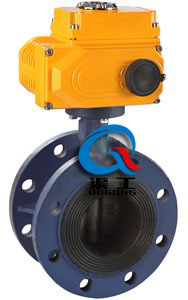

D941X電動法蘭蝶閥 (軟密封結構)
|
二、電動法蘭蝶閥 結構特點
（1）體積小、重量輕、操作輕巧、便于安裝、維修。
（2）密封性能優良、零泄漏,增加使用壽命。
（3）流量特性趨于直線,調節性能良好。
（4）結構簡單,開關快,90°旋轉啟閉。
（5）可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等多種閥的使用。
三、電動法蘭蝶閥 主要技術參數及性能
|
公稱通徑DN(mm)
|
50～1200
|
|
公稱壓力
|
PN1.0、1.6、2.5MPa
|
|
法蘭標準
|
JB/T79、GB/T9113、HG20594-97
|
|
連接形式
|
法蘭式
|
|
閥板形式
|
垂直板式
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量
|
按GB/T4213-92，為Kv值的10-4
|
|
基本誤差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死區
|
1% (可調)
|
|
可調范圍
|
50:1
|
|
配置執行機構
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
四、電動法蘭蝶閥 執行器技術參數
|
電源電壓
|
AC220/380V，50/60Hz
|
|
輸出力矩
|
50N·M～2000N·M
|
|
動作范圍
|
0～90° 0～360°
|
|
動作時間
|
15秒/30秒/60秒
|
|
保護裝置
|
過熱保護
|
|
環境溫度
|
-30°～60°
|
|
手動操作
|
同附帶手柄操作
|
|
限位
|
電氣、機械二重限位
|
|
防護等級
|
相當于IP-65
|
|
防爆等級
|
ExdII BT4；有要求可定制ExdII BT6
|
|
位置測量
|
可選裝開關或電位計
|
|
驅動電機
|
8W/E
|
|
進線接口
|
PE1/2〞進線線鎖
|
五、電動法蘭蝶閥 主要零件材料
|
零件名稱
|
材料名稱
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
聚四氟乙烯、柔性石墨
|
六、電動法蘭蝶閥 外形圖
|
|
|
D943H/F/X電動法蘭蝶閥 (配HR執行器)
|
D941X電動法蘭蝶閥 (配DZW執行器)
|
七、電動法蘭蝶閥 安裝連接尺寸
|
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
L1
|
H1
|
H
|
D
|
D1
|
z-Фd
|
D
|
D1
|
z-Фd
|
D
|
D1
|
z-Фd
|
|
50
|
108
|
530
|
112
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
530
|
115
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
565
|
120
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
600
|
138
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
640
|
164
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140
|
705
|
175
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
775
|
200
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
945
|
243
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
1070
|
250
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
1140
|
280
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
|
400
|
216
|
1210
|
305
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
|
450
|
222
|
1335
|
350
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
|
500
|
229
|
1415
|
380
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
|
600
|
267
|
1605
|
445
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
|
700
|
292
|
1844
|
480
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
2040
|
530
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
2255
|
580
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
2380
|
650
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
2640
|
760
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
八、電動法蘭蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
