一、電動煤氣閘閥 產品概述
本公司的電動煤氣閘閥安裝于各處污煤氣、潔凈煤氣管路中作閉路設備，電動煤氣閘閥主要用于冶金、制焦、煤氣、化工等企業煤氣管線的啟閉控制。明桿閘閥的閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部，因此，可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置，而且傳動螺紋便于潤滑和不受流體腐蝕，但它要求有較大的安裝空間。楔式雙閘板對密封面楔角的加工精度要求較低，容易密封，溫度變化不易造成卡住，密封面磨損后維修方便，但結構較復雜、零件較多，閥門的體形及重量較大。煤氣閘閥閥體底部設有排渣孔，便于排去污垢。閥門內介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。
|
|
|

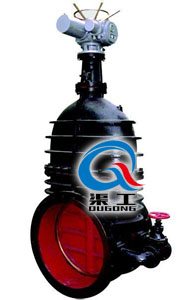

電動煤氣閘閥
|
電動煤氣閘閥
|
二、電動煤氣閘閥 主要零件材料
|
零件名稱
|
材料名稱
|
|
閥體
|
HT200灰鑄鐵
|
|
閥蓋
|
HT200灰鑄鐵
|
|
閘板
|
HT200灰鑄鐵
|
|
閥桿
|
45#碳鋼
|
|
填料
|
油浸石棉盤根
|
|
墊片
|
橡膠石棉板
|
三、電動煤氣閘閥 主要設計標準
|
設計制造
|
JB/T 8691-98
|
|
結構長度
|
GB/T 15188.2-94
|
|
法蘭連接尺寸
|
GB/T 9113-2000
|
|
閥門檢查和試驗
|
GB/T 13927-92
|
四、電動煤氣閘閥 主要性能規范
|
型號
|
公稱壓力
|
強度試驗
|
密封試驗
|
工作溫度
|
適用介質
|
|
Z942W
|
0.1MPa
|
0.15MPa
|
0.11MPa
|
≤100
|
煤氣
|
五、電動煤氣閘閥 安裝尺寸
|
公稱通徑（DN）
|
結構長度
|
H
|
螺栓
|
|
|
10Kg
|
16Kg
|
參考重量kg
|
|
螺孔中心圓直徑D
|
螺栓孔徑
|
數量
|
螺紋規格
|
螺孔中心圓直徑D
|
螺栓孔徑
|
數量
|
螺紋規
|
|
40
|
165
|
170
|
110
|
19
|
4
|
M16
|
110
|
19
|
4
|
M16
|
7
|
|
50
|
178
|
185
|
125
|
19
|
4
|
M16
|
125
|
19
|
4
|
M16
|
9
|
|
65
|
190
|
205
|
145
|
19
|
4
|
M16
|
145
|
19
|
4
|
M16
|
11
|
|
80
|
203
|
310
|
160
|
19
|
8
|
M16
|
160
|
19
|
8
|
M16
|
16
|
|
100
|
229
|
340
|
180
|
19
|
8
|
M16
|
180
|
19
|
8
|
M16
|
27
|
|
150
|
267
|
430
|
240
|
23
|
8
|
M20
|
240
|
23
|
8
|
M20
|
50
|
|
200
|
292
|
520
|
295
|
23
|
8
|
M20
|
295
|
23
|
12
|
M20
|
80
|
|
250
|
330
|
545
|
350
|
23
|
12
|
M20
|
355
|
28
|
12
|
M24
|
120
|
|
300
|
356
|
660
|
400
|
23
|
12
|
M20
|
410
|
28
|
12
|
M24
|
160
|
|
400
|
406
|
915
|
515
|
28
|
16
|
M24
|
525
|
31
|
16
|
M27
|
350
|
|
500
|
457
|
1110
|
620
|
28
|
20
|
M24
|
650
|
34
|
20
|
M30
|
58
|
六、電動煤氣閘閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
