一、保溫夾套球閥 產品概述
本公司的BQ41F/H保溫夾套球閥具有良好的保溫保冷特性，且保溫球閥的通徑和管徑一至,介質呈直線流動，阻力小，較適合容易凝固、高粘度的液體介質。同時還能減輕管路中介質的熱量損失。保溫夾套球閥采用整體式夾套設計，能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的上限壓力為1MPa。保溫夾套球閥主要用于石油、化工、制藥、食品等多種系統中，以輸送常溫下會凝固的高粘度介質。
|
|
|
夾套保溫球閥 (不銹鋼)
|

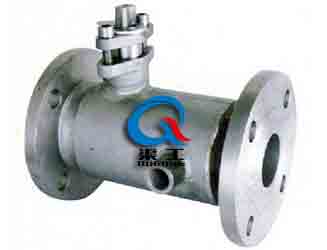

保溫夾套球閥 (縮頸式)
|
二、保溫夾套球閥 主要技術參數
|
公稱通徑
|
DN15～200
|
|
公稱壓力(Mpa)
|
PN1.6~2.5、Class150~300、10K、20K
|
|
閥門材料及適用工況
|
零件名稱
|
材 料
|
|
1、夾套
|
25
|
25
|
25
|
|
2、閥座
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
3、閥體
|
WCB
|
CF8(304)
|
CF8M(316)
|
|
4、密封圈
|
聚四氟乙烯、對位聚笨
|
|
5、球體
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
6、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
|
|
|
|
|
7.填料
|
聚四氟乙烯、柔性石墨
|
|
適用介質
|
水、蒸汽、油品
|
硝酸等腐蝕性介質
|
醋酸等腐蝕性介質
|
|
適用溫度
|
-29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨）
|
|
設計制造
|
GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
|
|
結構長度
|
GB/T 12221-1989、ANSI B16.10；JIS B2002
|
|
連接法蘭
|
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
|
|
壓力試驗
|
JB/T 9092-1999、API 598
|
三、保溫夾套球閥 主要外形圖
|
|

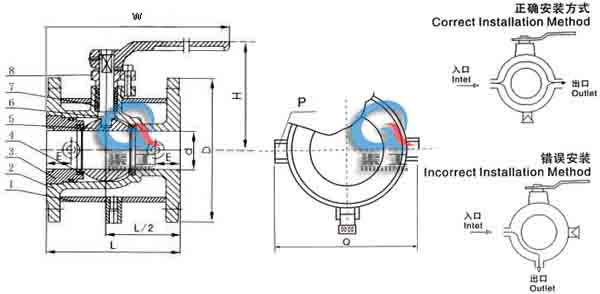

保溫夾套球閥 (外形尺寸圖及安裝圖)
|
四、保溫夾套球閥 主要外形尺寸
|
公稱通徑
|
d
|
L
|
D
|
E
|
Q
|
H
|
W
|
管螺紋
|
|
(mm)
|
(in)
|
(mm)
|
(in)
|
P
|
|
20
|
3/4"
|
19
|
117
|
40
|
1.5"
|
58.5
|
147
|
101
|
170
|
G3/4"
|
|
25
|
1"
|
25
|
127
|
50
|
2"
|
62.5
|
156
|
106
|
170
|
G3/4"
|
|
40
|
1 1/2"
|
38
|
165
|
65
|
2.5"
|
63.5
|
181
|
125
|
250
|
G3/4"
|
|
50
|
2"
|
51
|
178
|
80
|
3"
|
68
|
218
|
135
|
250
|
G3/4"
|
|
80
|
3"
|
76
|
229
|
150
|
6"
|
82
|
275
|
193
|
350
|
G3/4"
|
|
100
|
4"
|
102
|
254
|
200
|
8"
|
83
|
300
|
265
|
420
|
G3/4"
|
|
150
|
6"
|
152
|
292
|
250
|
10"
|
95
|
403
|
355
|
800
|
G3/4"
|
|
200
|
8"
|
203
|
330
|
300
|
12"
|
100
|
492
|
410
|
800
|
G3/4"
|
五、保溫夾套球閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合很重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
