一、衛生級蝶閥 產品概述
本公司的衛生級蝶閥、快裝蝶閥是采用卡箍式、圓螺紋式連接，衛生級蝶閥、快裝蝶閥具有結構簡單、造型美觀、裝拆快捷，開關快，操作靈活，流體阻力小等優點。替代法蘭，管螺紋、梯形螺紋等傳統的連接方式所產生的缺點。衛生級蝶閥、快裝蝶閥可配合多種執行機構。鋼件采用耐酸不銹鋼材料，密封件采用食品硅橡膠或聚四氟乙烯材料，符合食品衛生規范。衛生級蝶閥、快裝蝶閥適用于食品、釀酒、飲料、乳制品、精細化工及生物工程等行業。
規格：DN20-150，1″-6″ 標準：DIN、SMS、ISO 材質：SUS304、SUS316L
|
|
|---|---|

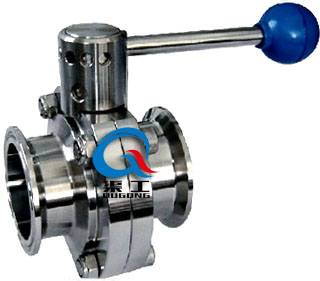

| 衛生級蝶閥 （卡箍式連接） | 衛生級蝶閥 （安裝尺寸圖） |
二、衛生級蝶閥 主要外形尺寸
| 規格（ISO） | A | B | D | L | H | Kg |
|---|---|---|---|---|---|---|
| 20 | 66 | 78 | 50.5 | 130 | 82 | 1.35 |
| 25 | 66 | 78 | 50.5 | 130 | 82 | 1.35 |
| 32 | 66 | 78 | 50.5 | 130 | 82 | 1.2 |
| 38 | 70 | 86 | 50.5 | 130 | 86 | 1.3 |
| 51 | 76 | 102 | 64 | 140 | 96 | 1.85 |
| 63 | 98 | 115 | 77.5 | 150 | 103 | 2.25 |
| 76 | 98 | 128 | 91 | 150 | 110 | 2.6 |
| 89 | 102 | 139 | 106 | 170 | 116 | 3.0 |
| 102 | 106 | 154 | 119 | 170 | 122 | 3.6 |
| 108 | 106 | 159 | 119 | 170 | 126 | 3.6 |
| 133 | 140 | 185 | 145 | 190 | 138 | 6.5 |
| 159 | 260 | 215 | 172 | 190 | 153 | 11 |
三、衛生級蝶閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們為您審核把關。
