一、消防信號蝶閥 產品概述
本公司的XD371X型消防信號蝶閥的頂部設有閥門啟閉電信號裝置，當消防信號蝶閥被誤關閉20％（全開度的1／4）時，電信號裝置便輸出被誤關閉的信號到消防控制中心，所以消防信號蝶閥是消防自動噴水滅火系統的理想配套產品。
|
|
|

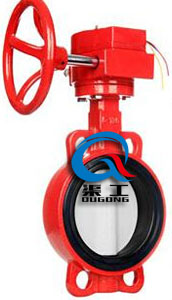

消防信號蝶閥
|
消防信號蝶閥
|
二、消防信號蝶閥 產品特點
消防信號蝶閥的電信號裝置設計于蝸桿、蝸輪驅動裝置的頂部，并與閥桿直聯傳動，在精密全封閉的機電裝置內，設有消防信號蝶閥開啟度機械指示器和進口電氣元件及防銹機件、輸出信號長期穩定。
三、消防信號蝶閥 采用標準
|
制造標準
|
GB/T 122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|
四、消防信號蝶閥 主要技術參數
|
公稱通經
|
DN(mm)
|
50-200
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
適用介質
|
水、海水、油品等≤125℃
|
|
適用溫度
|
五、消防信號蝶閥 主要零件材料
|
序號
|
零件名稱
|
材質
|
序號
|
零件名稱
|
材質
|
|
1
|
閥體
|
球鐵、鑄鋼
|
7
|
密封圈
|
NBR。EPDM
|
|
2
|
閥軸
|
SUS410/SUS316
|
8
|
圓墊片
|
SUS316/黃銅
|
|
3
|
蝶板
|
球鐵噴塑、不銹鋼
|
9
|
對開環
|
SUS316/黃銅
|
|
4
|
閥座
|
EPDM，PTEE
|
10
|
擋圈
|
彈簧鋼
|
|
5
|
襯套
|
青銅，聚四氟乙烯
|
|
|
|
六、消防信號蝶閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P。
