DHH44X微阻緩閉消聲止回閥
一、微阻緩閉蝶形止回閥 產品概述
本公司的微阻緩閉消聲止回閥主要用于工業、城市給排水管道和高層住宅、賓館、加壓輸水泵的出口處，阻止管網中介逆流。微阻緩閉消聲止回閥在設計上考慮了使用環境的要求，采用斜板式結構，達到無震動、無嘈聲、運行平穩，可使賓館、住宅環境安靜，還可以節能。用減緩關閉的方式使局部倒流水向系統內泄流，從而大大減少了停泵倒流的水壓沖力，除去了破壞性水錘峰值的產生，截流密封采用丁腈橡膠，密封性能好、減震耐受磨損、使用時間長、維修方便等特點。
|
|
|---|---|

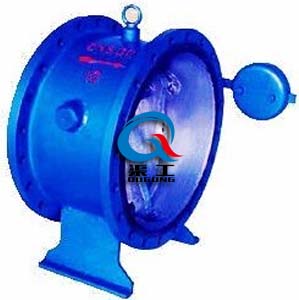

| 微阻緩閉消聲止回閥 | 微阻緩閉消聲止回閥 (尺寸圖) |
二、微阻緩閉消聲止回閥 主要零件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼 |
| 閥瓣 | 碳鋼 |
| 閥桿、油缸、活塞 | 不銹鋼 |
| 彈簧 | 不銹鋼 |
| 閥座 | 丁腈橡膠 |
三、微阻緩閉消聲止回閥 主要性能規范
| 型號 | 公稱壓力（MPa） | 強度試驗壓力（MPa） | 密封壓力（MPa） | 適用溫度 （℃） | 適用介質 | 緩閉時間 |
|---|---|---|---|---|---|---|
| DHH44X | 1.0 | 1.5 | 1.1 | ≤80 |
海水 污水 清水 |
≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
四、微阻緩閉消聲止回閥 主要外形尺寸
| DN(mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 2000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 | 790 | 950 |
| H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 | 2150 | 2550 |
| B | 450 | 520 | 590 | 670 | 750 | 780 | 850 | 970 | 1080 | 1200 | 1300 | 1450 | 1670 | 1880 | 1950 | 2450 |
五、微阻緩閉消聲止回閥 訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
