一、固定比例式減壓閥 產品概述
本公司的YB43X固定比例式減壓閥，外形美觀、質量好，比例準確，工作平穩，既減動壓也減靜壓。YB43X固定比例式減壓閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。YB43X固定比例式減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據用戶的要求設計。
|
|
|

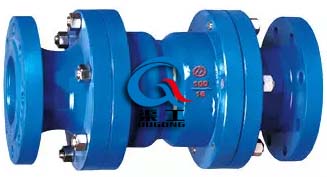

YB43X固定比例式減壓閥
|
YB43X固定比例式減壓閥 (結構尺寸圖)
|
二、固定比例式減壓閥 主要技術參數
|
適用介質
|
水、氣體
|
|
適用溫度
|
≤90℃
|
|
壓力誤差
|
≤8％
|
|
最小開啟壓力
|
2∶1
|
0.2MPa
|
|
3∶1
|
0.3MPa
|
|
連接形式
|
法蘭、內螺紋
|
|
主要零件材料
|
閥體
|
錫青銅
|
不銹鋼
|
鑄鐵
|
|
內件
|
錫青銅
|
不銹鋼
|
錫青銅或不銹鋼
|
三、固定比例式減壓閥 連接尺寸
|
公稱通徑DN（mm）
|
A
|
D3
|
|
25
|
232
|
115／125
|
|
32
|
246
|
140／150
|
|
40
|
256
|
150／155
|
|
50
|
270
|
165／175
|
|
65
|
306
|
185／200
|
|
80
|
320
|
210／230
|
|
100
|
340
|
240／265
|
|
125
|
400
|
275／300
|
|
150
|
429
|
310／350
|
|
200
|
358
|
355／400
|
四、固定比例式減壓閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的固定比例式減壓閥型號，請按型號直接向我司銷售部訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們為您審核把關。
