YK43F，YK43H活塞式氣體減壓閥
一、活塞式氣體減壓閥 產品概述
本系列氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。氣體減壓閥屬通過調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。活塞式氣體減壓閥屬主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。
|
|
|

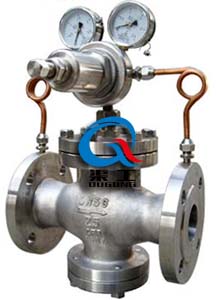

活塞式氣體減壓閥
|

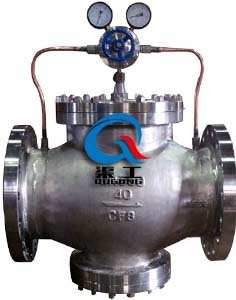

活塞式氣體減壓閥 (大口徑)
|
二、活塞式氣體減壓閥 主要技術參數及性能
|
公稱壓力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
殼體試驗壓力(Mpa)*
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
|
密封試驗壓力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
最高進口壓力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
出口壓力范圍(Mpa)
|
0.1-1.0
|
0.1-1.6
|
0.1-2.5
|
0.5-3.5
|
0.5-3.5
|
0.5-4.5
|
|
壓力特性偏差(Mpa)△P2P
|
GB12246-1989
|
|
流量特性偏差(Mpa)P2G
|
GB12246-1989
|
|
最小壓差(Mpa)
|
0.15
|
0.15
|
0.2
|
0.4
|
0.8
|
1.0
|
|
滲漏量
|
X/F(聚四氟乙稀/橡膠)：O滲漏 Y(硬密封)：按GB12245-1989
|
三、活塞式氣體減壓閥 額定流量系數
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|
四、活塞式氣體減壓閥 主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB/FCB*
|
|
閥座 閥盤
|
2Cr13/304*
|
|
缸套
|
2Cr13/25(鍍硬鉻)/304*
|
|
活塞
|
2Cr13/銅合金/銅合金*
|
|
活塞環
|
合金鑄鐵/對位聚苯*
|
|
導閥座 導閥桿
|
2Cr13/304*
|
|
膜片
|
1Cr18Ni9Ti
|
|
主閥 導閥彈簧
|
50CrVA
|
|
調節彈簧
|
60Si2Mn
|
|
密封墊(X/F/Y)
|
橡膠/聚四氟乙稀/硬質合金
|
|
導閥體 導閥蓋
|
25/304*
|
五、活塞式氣體減壓閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P。
