一、J29H針型閥 產品視圖
|
|
|---|---|

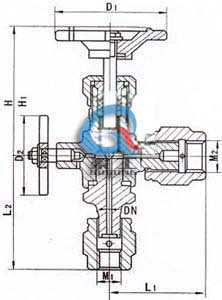

| J29H針型閥 | J29H針型閥 (結構圖) |
二、J29H針型閥 主要零部件材料
|
零件名稱 Part name |
閥桿 Stem |
閥體 Body |
閥底座 Base |
填料 Packing |
填料閥蓋 Packing bonnet |
手輪 Handwheel |
|---|---|---|---|---|---|---|
| J29H-320-DN3 |
碳鋼 Carbon steel |
鉻不銹鋼 Cr. Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
碳鋼Carbon steel |
優質碳鋼 High grade carbon steel |
|
| J29H-320P-DN6 |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
鉻不銹鋼 Cr. Stainless steel |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
不銹鋼Stainless steel | ||
三、J29H針型閥 主要性能規范
|
型號 Type |
公稱壓力 PN Mpa |
試驗壓力PS(Mpa)Test pressure | 工作壓力(Mpa) | 工作溫度(OC) | 適用介質 | ||
|---|---|---|---|---|---|---|---|
| 殼體 Shell | 密封(液)Seal | 密封(氣)Seal | |||||
| J29H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540OC | 液化石油氣水，酸，蒸汽，油品等 |
| J29H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 OC | |
四、J29H針型閥 主要外形尺寸
|
型號 Type |
公稱直徑DN(mm) | 尺寸 Dimension |
重 Weight |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L1 | D1 | D2 | L2 | H | H1 | M1 | M2 | |||
| J29H-320 | 3 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1.0 |
| J29H-320P | 6 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1.0 |
五、J29H針型閥 產品選型
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的J29H針型閥產品型號，請按型號直接向我司訂購；
