電磁閥(氣缸專用)

一、電磁閥 產品概述

電磁閥隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵絕。電動閥力矩控制不易，容易產生內漏，甚至拉斷閥桿頭部；電磁閥的結構型式容易控制內泄漏，直至降為零。所以，電磁閥適用于腐蝕性或高低溫的介質。

電磁閥(電磁換向閥)

二、電磁閥 產品特點

1.外漏堵絕，內漏易控。內外泄漏是危及安全的要素。其它自控閥通常將閥桿伸出，由電動、氣動、液動執行機構控制閥芯的轉動或移動。這都要解決長期動作閥桿動密封的外泄漏難題；電磁閥是用電磁力作用于密封在電動調節閥隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵絕。電動閥力矩控制不易，容易產生內漏，甚至拉斷閥桿頭部；電磁閥的結構型式容易控制內泄漏，直至降為零。所以，電磁閥適用于腐蝕性或高低溫的介質。
2.系統簡單，便接電腦，價格低謙。電磁閥本身結構簡單，價格也低，比起調節閥等其它種類執行器易于安裝維護。所組成的自控系統簡單得多，價格要低得多。由于電磁閥是開關信號控制，與工控計算機連接較為方便。
3.動作快遞，功率微小，外形輕巧。電磁閥響應時間可以短至幾個毫秒，即使是先導式電磁閥也可以控制在幾十毫秒內。由于自成回路，比之其它自控閥反應更靈敏。設計得當?shù)碾姶砰y線圈功率消耗很低，屬節能產品；還可做到觸發動作，自動保持閥位，平時一點也不耗電。電磁閥外形尺寸小，既節省空間，又輕巧美觀。

三、電磁閥 主要參數

1、結構形式 滑動
2、動作方式 電磁鐵或手動操作。按下并旋轉手動操作鈕可實現手動狀態鎖定
3、復位方式 氣動彈簧復位、機械彈簧復位、電磁鐵操作復位
4、接 口 ISO228/1標準G1/4
5、環境溫度 -20℃～+60(防爆型-15℃～+50℃）
6、介質溫度 -20℃～+80℃(防爆型-15℃～+50℃)
7、材 質 閥體和內部零件：陽極電鍍鋁合金、銅
8、加固端蓋 塑料
9、密 封 圈 丁苯橡膠（NBR）和聚亞安酯（AU）
10、安 裝 符合NAMUR標準和VDI/VDE3845的雙孔

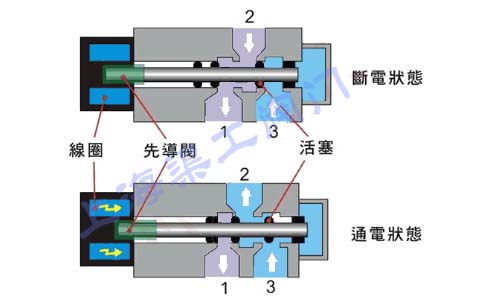

四、單電控二位三通電磁閥工作原理

單電控二位三通電磁閥工作原理： 電磁閥激勵（電磁線圈流過電流，閥芯在電磁力的作用下移動，使閥芯壓縮彈簧，并移動到右側，3和2口相通，1口封閉） 電磁閥失勵（電磁閥線圈沒有電流通過，因此，電磁閥的彈簧釋放，將閥芯移動到電磁閥的左側，1和2口相通，3口封閉）

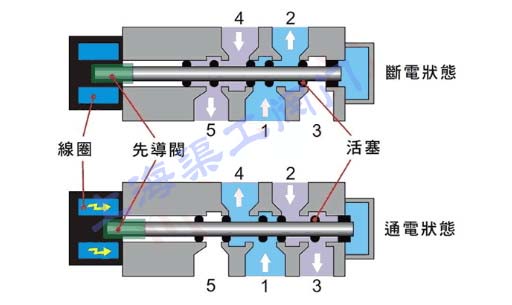

五、單電控二位五通電磁閥工作原理

單電控二位五通電磁閥工作原理： 電磁閥激勵（電磁線圈流過電流，閥芯在電磁力的作用下移動，使閥芯壓縮彈簧，并移動到右側，1和4相通，2和3相通，氣源從1口進入氣缸，3口排出氣缸里的氣體） 電磁閥失勵（電磁閥線圈沒有電流通過，因此，電磁閥的彈簧釋放，將閥芯移動到電磁閥的左側，1和2口相通，4和5相通，氣源從1口進入氣缸，5口排出氣缸里的氣體）

六、電磁閥 安裝使用說明

1、使用前注意檢查組件在運輸過程中是否損壞,然后安裝使用
2、安裝時請注意氣體流動方向及接管牙型是否正確。使用介質必須經過40um濾芯過濾
3、請注意安裝條件是否符合技術要求(如 "電壓"、"作動頻率" 、"工作壓力" 、"使用溫度范圍" 等),然后安裝使用
4、安裝時注意氣體流動方向,P為進氣口、A(B)為工作口、R(S)為排氣口
5、不要在震動的環境下使用,并注意低溫下的防凍措施
6、連接管路時,注意止泄帶纏繞不可超過接頭牙端面,注意清除管路接頭內的粉塵、鐵屑等臟物,避免雜質或異物進入閥體內
7、請注意防塵,建議排氣口安裝消聲器或消聲節流閥。拆下不用時應在進、出氣口裝防塵套。
8、整機調試時,建議先用手動裝置調試,然后再通電調試。
