一、電動雙座調節閥 產品概述
本公司的電動雙座調節閥，是雙座閥體及直行程電動執行器組成。電動雙座調節閥采用雙導向結構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性準確、拆裝方便等特點。電動雙座調節閥所配置的電動執行器內含飼服放大器，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，來進行對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動雙座調節閥主要應用于控制氣體、液體、蒸汽等介質，主要使用于壓差較大且對泄露量要求不嚴格干凈介質場合。
|
|
|
|

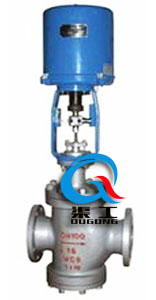

ZRHN電動雙座調節閥 |

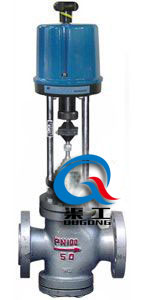

ZDHN電動雙座調節閥 |
二、電動雙座調節閥 主要技術參數
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數(KV) |
直線 |
10 |
12.5 |
19.5 |
30.5 |
48.4 |
76 |
125 |
195 |
305 |
484 |
760 |
1000 |
1600 |
|
等百分 |
8 |
11 |
17,6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
900 |
1300 |
|
|
允許壓差(MPa) |
≤ 公稱壓力 |
|||||||||||||
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
|||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
閥芯形式 |
雙座柱塞導向型閥芯 |
|||||||||||||
|
流量特性 |
直線性、等百分比 |
|||||||||||||
|
配置執行器類別 |
381L系列電動執行器、PSL系列電動執行器、(亦可客戶指定品牌執行器) |
|||||||||||||
|
執行器參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|||||||||||||
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6定制)、手操功能：手柄、手輪 |
||||||||||||||
|
環境溫度：-25～+70℃、環境濕度：≤95% |
||||||||||||||
三、電動雙座調節閥 主要結構圖
|
|
|
|
電動雙座調節閥 (金屬硬密封結構) |
電動雙座調節閥 (四氟軟密封結構) |
四、電動雙座調節閥 主要零件材料
|
1 |
底座 |
WCB |
304 |
316 |
316L |
|
2 |
閥體 |
WCB |
304 |
316 |
316L |
|
3 |
閥芯 |
304 |
304 |
316 |
316L |
|
4 |
閥座 |
304 |
304 |
316 |
316L |
|
5 |
銅套 |
黃銅 |
|||
|
6 |
導向套 |
304 |
304 |
316 |
316L |
|
7 |
墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
|
8 |
閥蓋 |
WCB |
304 |
316 |
316L |
|
9 |
閥桿 |
304 |
304 |
316 |
316L |
|
10 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
11 |
填料壓蓋 |
WCB |
304 |
316 |
316L |
|
12 |
螺栓 |
25 |
0Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
五、電動雙座調節閥 主要性能指標
|
項目 |
指標值 |
||
|
基本誤差% |
配3810L±2.5； 配PSL±1.0 |
||
|
回差% |
配381L ±2.5； 配PSL±1.0 |
||
|
死區% |
1.0 |
||
|
始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×閥額定容量(硬密封)、零泄漏(軟密封) |
||
|
可調范圍R |
30：1 |
||
六、電動雙座調節閥 外形圖
|
|
|
|

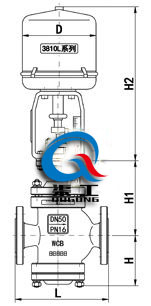

電動雙座調節閥(配3810L執行器) |
電動雙座調節閥(配PSL執行器) |
七、電動雙座調節閥 安裝連接尺寸
|
公稱通徑(DN) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/25 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
|
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
|
|
H |
PN16/25 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
|
PN40 |
124 |
128 |
145 |
150 |
195 |
220 |
230 |
280 |
290 |
335 |
465 |
528 |
|
|
PN64 |
130 |
135 |
155 |
170 |
205 |
240 |
255 |
295 |
310 |
360 |
480 |
550 |
|
|
H1 |
165 |
185 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
560 |
680 |
|
|
H2 |
3810L |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
PSL |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
|
|
D |
3810L |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
|
PSL |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
