ZJHS氣動活塞式調節閥
一、氣動活塞式調節閥 產品概述
本公司的ZJHSP/M系列氣動活塞式調節閥是由ZSA(B)型彈簧活塞式執行機構和精小型單座(套筒)閥體組成，結構輕小.推力大，但靈敏度稍差。氣動活塞式調節閥配用電-氣閥門定位器或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，主要應用于控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。氣動活塞式調節閥閥芯采用平衡式結構，許用壓差大，抗振性好，噪聲低、穩定性好，裝拆簡便，選擇不同的彈簧范圍可得需要的許用壓差。氣動活塞式調節閥應用于要求噪音低，工作壓差大或安裝位置受限制及要求響應速度快的工業生產過程自控系統中 。
|
|
|---|---|

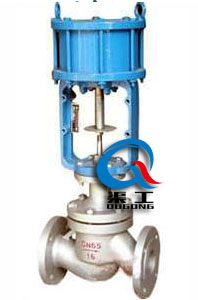

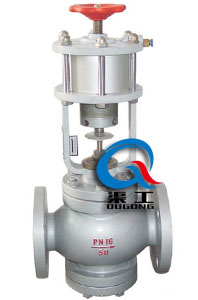

| ZJHSP/M氣動活塞式調節閥 | ZJHSP/M氣動活塞式調節閥 |
二、氣動活塞式調節閥 主要技術參數
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數KV | 單座 | 11 | 17 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允許壓差(MPa) | 單座 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
| 套筒 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 額定行程 | 16 | 25 | 40 | 60 | 100 | ||||||||
| 執行器型號 | ZSA/B-2P | ZSA/B-3P | ZSA/B-4P | ZSA/B-5P | ZSA/B-6P | ||||||||
| 閥蓋形式 | 標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ | ||||||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | ||||||||||||
| 閥芯形式 | 單座柱塞型、套筒平衡式閥芯 | ||||||||||||
| 流量特性 | 線性、等百分比 | ||||||||||||
三、氣動活塞式調節閥 執行器技術參數
| 執行器型式 | ZSA/B、ZSN型氣動活塞式執行機構 | ||||
|---|---|---|---|---|---|
| 執行器型號 | ZSA/B-2P | ZSA/B-3P | ZSA/B-4P | ZSA/B-5P | ZSA/B-6P |
| 氣缸直徑 | 125 | 160 | 200 | 250 | 320 |
| 行程 | 10、16 | 16、25 | 25、40 | 50、60 | 60、100 |
| 彈簧范圍(KPa) | 氣關式：40～200，氣關式80～240，100～200，200～350，350～500 | ||||
| 供氣壓力(MPa) |
ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05 氣關按上限+下限+0.05 |
||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
四、氣動活塞式調節閥 主要結構圖
|
|
| 氣動活塞調節閥 (單座結構圖) | 氣動活塞調節閥 (套筒結構圖) |
五、氣動活塞式調節閥 主要零件材料
| 1 | 閥體 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|---|
| 2 | 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 3 | 閥座/套筒 | 304 | 304 | 316 | 316L |
| 4 | 閥芯 | 304 | 304 | 316 | 316L |
| 5 | 導向套/并帽 | 304 | 304 | 316 | 316L |
| 6 | 中墊 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 7 | 閥蓋 | WCB | 304 | 316 | 316L |
| 8 | 閥桿 | 304 | 304 | 316 | 316L |
| 9 | 金屬墊 | 304 | 304 | 316 | 316L |
| 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 11 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
| 12 | 填料壓蓋 | WCB | 304 | 316 | 316L |
六、氣動活塞式調節閥 主要性能指標
| 項目 | 指標值 | 項目 | 帶定位器 | ||
|---|---|---|---|---|---|
| 基本誤差% | 1.0 | 始終點偏差值% | 氣開 | 始點 | 1.0 |
| 終點 | |||||
| 回差% | 1.0 | 氣關 | 始點 | 1.0 | |
| 死區% | 0.4 | 終點 | |||
| 額定行程偏差% | 2.5 | 允許泄漏量L/h | 閥額定容量 | ||

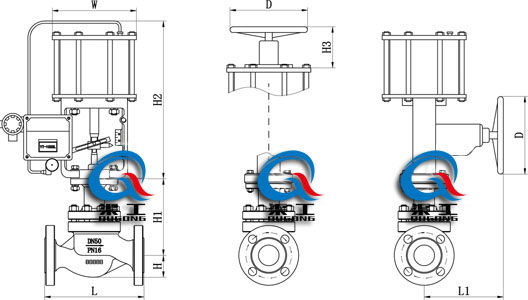

七、氣動活塞式調節閥 外形圖
|
|---|
| 氣動活塞式調節閥 (外形尺寸圖) |
八、氣動活塞式調節閥 安裝連接尺寸
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | 290 | 290 | 290 | 325 | 325 | 440 | 440 | 440 | 590 | 590 | 590 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | 476 | |
| W | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
