ZZWPE自力式電動溫度調節閥
一、自力式電控溫度調節閥 產品概述
本公司的ZZWPE型自力式電控溫度調節閥是有直行程電動執行器(或PSW溫控型電動執行器)及單座或套筒調節閥閥體組成，自力式電控溫度調節閥主要特點只需普通220V電源，利用被調介質自身熱量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，自力式電控溫度調節閥結構簡單，操作方便，響應時間快、密封性能好，并可在運行中隨意進行調節，因而自力式電控溫度調節閥主要應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
|
|
|---|---|

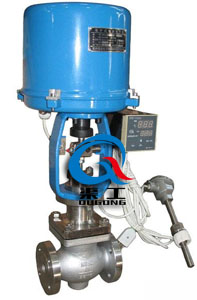

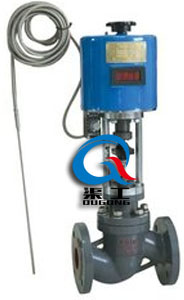

| ZZWPE自力式電控溫度調節閥 | ZZWPE自力式電控溫度調節閥 |
二、自力式電控溫度調節閥 產品特點
（1）使用現場只須具有單相交流電源AC220V和溫度傳感器（溫包）便可自成溫控系統。可直接替代溫包和自立式調節閥，更不須另將溫控儀和執行器配接。是調節系統和自立式閥門的理想結合。
（2）執行器內具有集成化的FDY-258T型溫控模塊，將溫控儀和執行器合二為一，實現機電一體化，使溫控系統簡化。
（3）控制精度高，響應速度快，性能穩定。
（4）可在很寬溫度范圍內進行溫度控制。
（5）結構緊湊，安裝調試、使用簡便。
三、自力式電控溫度調節閥 主要技術參數
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流通能力(m3/h) | 7 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 額定行程 | 6 | 8 | 10 | 14 | 20 | 30 | 30 | 40 | ||||
| 閥蓋形式 | 標準型-17～+230℃、高溫型+230～+450℃ | |||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
| 閥芯形式 | 單座、套筒式閥芯 | |||||||||||
| 流量特性 | 直線性 | |||||||||||
| 調節精度(℃) | ± 1 ~ ± 5 | |||||||||||
| 使用介質 | 蒸汽、水、油、氣體 | |||||||||||
|
允許 泄漏量 |
硬密封 | 10 -4 X 閥額定容量 | ||||||||||
| 軟密封 | "0" | |||||||||||
| 溫包、毛細管材料 | H62、1Cr18Ni9Ti | |||||||||||
| 毛細管長度 | 3米、5米、10米 | |||||||||||
| 溫度控制范圍 | 0~250℃ | |||||||||||
| 設定值偏差 | ±2℃ | |||||||||||
| 執行器型號 | 3810系列、PSL系列 | |||||||||||
| 主要技術參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 | ||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||
四、自力式電控溫度調節閥 主要外形圖
|
|
|---|---|

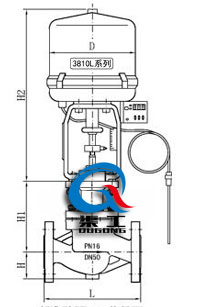

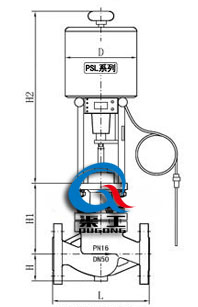

| 自力式電控溫度調節閥(配PSL) | 自力式電控溫度調節閥(配3810L) |
五、自力式電控溫度調節閥 主要外形尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 |
| PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | |
| D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 |
| PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | |
