ZL47F自力式流量平衡閥
一、自力式流量平衡閥 產品概述
本公司的ZLF/ZL47F型自力式流量平衡閥亦稱自力式流量調節閥，是一種直觀簡便的流量調節控制裝置，管網中應用自力式流量平衡閥可直接根據設計來設定流量，自力式流量調節閥可在水作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，自力式流量平衡閥這些功能使管網流量調節一次完成，把調網工作變?yōu)楹?jiǎn)單的流量分配，解決管網的水力失調。自力式流量調節閥主要應用于：集中供熱(冷)等水系統中，使管網流量按需分配，消除水系統水力失調，解決冷熱不均問題，可節能、節電15%-20%。
|
|
|---|---|

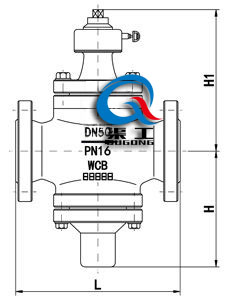

| ZL47F自力式流量平衡閥 | ZL47F自力式流量平衡閥 (結構圖) |
二、自力式流量平衡閥 產品特點
（1）可按設計或?qū)嶋H要求設定流量， 能自動消除系統的壓差波動，保持流量不變。
（2）克服系統冷熱不均現象，提高供熱(供冷)質量。
（3）解決近端壓差大，遠端壓差小的矛盾。
（4）減少系統循環水量，降低系統阻力。
（5）減少設計工作量，不需要對管網進行繁瑣的水力平衡計算。
（6）降低調網難度，把復雜的調網工作簡化為簡單的流量分配。
（7）免除多熱源管網熱源切換時的流量再分配工作。
（8）流量顯示值均為測試臺上隨機標定，流量(m3/h)。
三、自力式流量平衡閥 主要技術參數
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥體形式 | 直通式鑄造閥體 | ||||||||||||
| 公稱壓力 | PN1.0、1.6 MPa | ||||||||||||
| 法蘭標準 | ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) | ||||||||||||
| 連接形式 | 法蘭(FF RF RTJ)、螺紋(適用于DN25以內) | ||||||||||||
| 介質溫度 | 0～150℃ | ||||||||||||
| 工作壓差 | 20～600KPa | ||||||||||||
| 流量精度 | 5% | ||||||||||||
四、自力式流量平衡閥 主要零件材料
| 零件材料 | 材料名稱 |
|---|---|
| 底蓋 | 鑄鐵、球墨鑄鐵、鑄鋼 |
| 彈簧 | 65Mn/60Si2Mn |
| 閥體 | 鑄鐵、球墨鑄鐵、鑄鋼 |
| 閥座 | 2Cr13、304 |
| 閥芯 | 2Cr13、304 |
| 閥桿 | 2Cr13、304 |
| 密封墊片 | 柔性石墨、聚四氟乙烯 |
| 密封填料 | V型聚四氟乙烯填料、石棉紡織填料、石墨填料 |
五、自力式流量平衡閥 主要外形圖
|
|
|---|---|

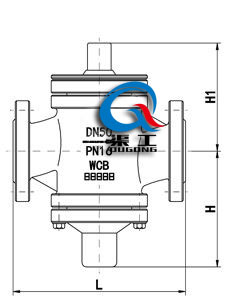

| ZLF自力式流量平衡閥 | ZL47F自力式流量調節閥 |
六、自力式流量平衡閥 主要外形尺寸
| 公稱通徑(DN) | 安裝方式 | L | H | H1 | 恒定流量 | 重量(Kg) |
|---|---|---|---|---|---|---|
| 15 | 螺紋連接 | 100 | 60 | 50 | 0.2-1 | 0.6 |
| 20 | 110 | 60 | 50 | 0.3-1.5 | 0.6 | |
| 25 | 115 | 60 | 50 | 0.5-2 | 0.7 | |
| 32 | 法蘭連接 | 130 | 70 | 70 | 1-4 | 4 |
| 40 | 200 | 90 | 100 | 1.5-6 | 11 | |
| 50 | 215 | 100 | 105 | 2-8 | 12 | |
| 65 | 230 | 130 | 110 | 3-12 | 15 | |
| 80 | 275 | 159 | 170 | 5-20 | 27 | |
| 100 | 290 | 175 | 185 | 10-30 | 30 | |
| 125 | 310 | 180 | 200 | 15-45 | 40 | |
| 150 | 350 | 210 | 220 | 30-70 | 63 | |
| 200 | 425 | 230 | 285 | 40-180 | 104 | |
| 250 | 480 | 310 | 385 | 100-300 | 189 | |
| 300 | 650 | 405 | 480 | 150-500 | 218 | |
| 350 | 700 | 420 | 545 | 200-700 | 265 |
