D973H/F電動金屬密封蝶閥

一、電動三偏心蝶閥 產品概述

本公司的電動三偏心蝶閥屬于使用時間長、節能型電動蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精良。電動三偏心蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。電動金屬密封蝶閥配用的角行程電動執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的準確的定位，同時輸出4～20mADC的位置反饋信號。因此電動金屬密封蝶閥主要地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等自動化控制中。

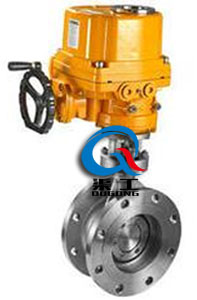

電動三偏心蝶閥 (D943H/F)	電動三偏心蝶閥 (D973H/F)

二、電動三偏心蝶閥 產品特點

由于電動三偏心蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐 高溫性和耐 磨性等得到了保障。其主要特點如下：
（1）開啟力矩小，靈活方便，省力節能。
（2）三維編心結構，使蝶板越關越緊，其密封性能良好，達到無泄漏。
（3）耐高壓、耐腐蝕、耐 磨損、使用時間長等。

三、電動三偏心蝶閥 主要技術參數及性能

四、電動三偏心蝶閥 電動執行器技術參數

五、電動三偏心蝶閥 主要零件材料

六、電動三偏心蝶閥 主要性能規范

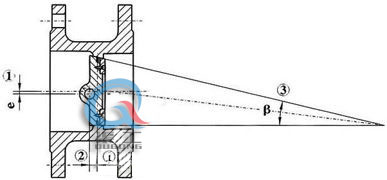

七、電動三偏心蝶閥 三偏心密封結構原理

（1）偏離管道正中
（2）偏離密封面正中
（3）傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時立 馬接觸，利用蝶板偏心1、偏心2脫離閥座，減少了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，阻止蝶板過位。

電動三偏心蝶閥 (三偏心原理)	電動三偏心蝶閥 ( 金屬密封結構)

八、電動三偏心蝶閥 外形圖

電動三偏心蝶閥 (法蘭式)	電動三偏心蝶閥 ( 對夾式)

九、電動三偏心蝶閥 安裝連接尺寸

十、電動三偏心蝶閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
