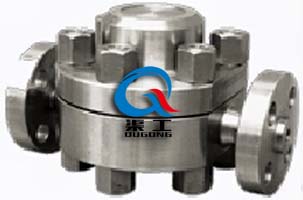

HRF高溫高壓圓盤式疏水閥,法蘭高壓圓盤式疏水閥
一、高溫高壓圓盤式疏水閥 產品概述
HRF高溫高壓圓盤式疏水閥是用于蒸汽管網及設備中,能自動排出凝結水、空氣及其它不凝結氣體,并阻水蒸汽泄漏的閥門。用于高溫高壓的飽和和蒸汽主管和透平機的蒸汽亞臨界狀態使用。
|
|
|---|---|
| HRF高溫高壓圓盤式疏水閥 | CS69Y高壓圓盤式疏水閥 |
二、高溫高壓圓盤式疏水閥 結構特點
1、閥內部裝有自動吹除裝置,新型皇冠式閥片、密封優良。蒸汽保溫裝置、節能。
2、可排出設備啟動時的空氣及冷凝結水、排放量大、漏汽率少。
3、抗腐蝕性好、動作穩定、使用時間長。
4、在工作壓力范圍內,不需要調整,節能好。
三、高溫高壓圓盤式疏水閥 主要技術參數
|
|
|
|---|---|---|
| HRF高溫高壓圓盤式疏水閥 | HRF高溫高壓圓盤式疏水閥 | CS69Y高壓圓盤式疏水閥 |
四、高溫高壓圓盤式疏水閥 主要連接尺寸
| 產品型號 | 公稱通徑 | 連接方式 | 溫度(℃) | 閥體材質 | 外形尺寸 | |||
|---|---|---|---|---|---|---|---|---|
| L | H1 | H2 | W | |||||
| HRF3 | 15 | 法蘭 | 500 | WC6 | 230 | 78 | 35 | 135 |
| 20 | 法蘭 | 500 | WC6 | 230 | 78 | 35 | 135 | |
| 25 | 法蘭 | 500 | WC6 | 230 | 78 | 35 | 135 | |
| HRF3 | 15 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 |
| 20 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
| 25 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
| HRF3 | 1/2 | 內螺紋 | 500 | WC6 | 130 | 78 | 35 | 135 |
| 3/4 | 內螺紋 | 500 | WC6 | 130 | 78 | 35 | 135 | |
| 1“ | 內螺紋 | 500 | WC6 | 130 | 78 | 35 | 135 | |
|
HRF150 CS49H-160V |
15 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 |
| 20 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 | |
| 25 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 | |
| 32 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 | |
| 40 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 | |
| 50 | 法蘭 | 500 | WC6 | 400 | 122 | 58 | 228 | |
|
HRF150 CS49H-160V |
15 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 |
| 20 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 | |
| 25 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 | |
| 32 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
| 40 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
| 50 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
五、高溫高壓圓盤式疏水閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的高溫高壓圓盤式疏水閥型號,請按型號直接向我司銷售部訂購;
3、當使用的場合重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們您審核把關。
