一、三通法蘭旋塞閥 產品概述
X44W三通法蘭旋塞閥通過壓緊填料，使塞子和塞體密封面壓緊，密封等級較高，大量用于中、低壓管路。口徑范圍DN15～DN300。驅動方式有手動、蝸輪傳動、氣動、電動等。設計標準采用JB/T12240-89的規定。
|
|
|---|---|

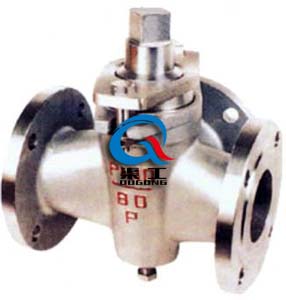

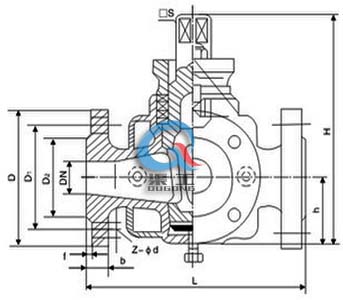

| X44W三通法蘭旋塞閥 | X44W三通法蘭旋塞閥 (尺寸圖) |
二、三通法蘭旋塞閥 主要性能規范
| 型號 |
公稱壓力 PN(MPa) |
試驗壓力PS(MPa) | 適用介質 |
工作溫度 (℃) |
|
|---|---|---|---|---|---|
| 殼 體 | 密 封 (水) | ||||
| X44W-1.0P | 1.0 | 1.5 | 1.1 | 硝酸類 | ≤250 |
| X44W-1.0R | 1.0 | 1.5 | 1.1 | 醋酸類 | ≤250 |
| X44W-1.0C | 1.0 | 1.5 | 1.1 | 煤氣、油品 | ≤200 |
三、三通法蘭旋塞閥 主要零件材料
| 零件名稱 | 閥 體 | 塞 子 | 填料壓蓋 | 填 料 |
|---|---|---|---|---|
| X44W-1.0P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 |
柔性石墨 油浸石棉盤根 |
| X44T-1.0R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | |
| X44W-1.0C | 鑄 鋼 | 鑄 鋼 | 鑄 鋼 |
四、三通法蘭旋塞閥 主要連接尺寸
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 尺 寸 (mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | Z-￠d | □S | h | H | ||
| 1.0 | 15 | 145 | 95 | 65 | 45 | 4-￠14 | 14 | 26 | 99 |
| 20 | 145 | 105 | 75 | 55 | 4-￠14 | 14 | 34 | 124 | |
| 25 | 145 | 115 | 85 | 56 | 4-￠14 | 17 | 38 | 133 | |
| 32 | 165 | 135 | 100 | 78 | 4-￠18 | 19 | 45 | 152 | |
| 40 | 190 | 145 | 110 | 85 | 4-￠18 | 22 | 55 | 212 | |
| 50 | 200 | 160 | 125 | 100 | 4-￠18 | 27 | 74 | 260 | |
| 65 | 230 | 180 | 145 | 120 | 4-￠18 | 32 | 82 | 295 | |
| 80 | 260 | 195 | 160 | 135 | 4-￠18 | 36 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 8-￠23 | 46 | 135 | 425 | |
| 125 | 350 | 245 | 210 | 185 | 8-￠23 | 50 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 8-￠23 | 55 | 172 | 512 | |
| 200 | 480 | 335 | 295 | 265 | 8-￠23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 8-￠23 | 85 | 230 | 660 | |
| 300 | 610 | 440 | 400 | 368 | 8-￠23 | 100 | 263 | 760 | |
五、三通法蘭旋塞閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的三通法蘭旋塞閥型號，請按型號直接向我司訂購；
