ZDHJ電動高壓角式調節閥
一、電動角型調節閥 產品概述
本公司的電動角型調節閥，是由角型調節閥體配以3810L型（或PSL系列）直行程電子式電動執行機構組成。執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制電動角型調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電動角式高壓調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小。電動高壓角式調節閥適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可以制止結焦，堵塞，也便于自潔和水清洗，電動角型調節閥一般使用于底進側出的場合，因為這樣可使調節有較好的穩定性。
|
|
|---|---|

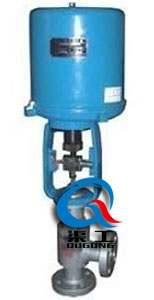

| ZRHJ電動角型調節閥 | ZDHJ電動高壓角式調節閥(高壓閥體) |
二、電動角型調節閥 主要技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 直線性 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 100 | 176 | 275 | 440 | 690 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 15 | 25 | 40 | 64 | 100 | 160 | 250 | 400 | 630 | 850 | 1180 | |
| 允許壓差(MPa) | 6.4 | 6.4 | 5.0 | 2.8 | 1.7 | 1.7 | 1.0 | 6.0 | 4.8 | 3.3 | 1.8 | 1.5 | 0.8 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座柱塞型 | |||||||||||||
| 流量特性 | 直線性、等百分比 | |||||||||||||
| 配置執行器類別 | 381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器) | |||||||||||||
| 執行器參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||||
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6定制)、手操功能：手柄 | ||||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
三、電動角型調節閥 主要結構圖
|
|
| 電動角型調節閥(鑄造閥體) | 電動高壓角式調節閥(鍛造閥體) |
四、電動角型調節閥 主要零件材料
| 1 | 閥體 | 鑄鋼/不銹鋼 | 1 | 閥體 | 鑄鋼/不銹鋼 |
|---|---|---|---|---|---|
| 2 | 閥芯 | 不銹鋼 | 2 | 閥籠 | 不銹鋼 |
| 3 |
導向套 |
不銹鋼 | 3 | 閥桿 | 不銹鋼 |
| 4 | 中墊 | PTFE\金屬墊片 | 4 | 中墊 | PTFE\金屬墊片 |
| 5 | 閥蓋 | 鑄鋼/不銹鋼 | 5 | 閥蓋 | 鑄鋼/不銹鋼 |
| 6 | 閥桿 | 不銹鋼 | 6 | 填料函 | PTFE\石墨墊片 |
| 7 | 填料函 | PTFE\石墨墊片 | 7 | 填料壓蓋 | 鑄鋼/不銹鋼 |
| 8 | 填料壓蓋 | 鑄鋼/不銹鋼 | 8 | 螺栓螺母 | 25/不銹鋼 |
| 9 | 螺栓螺母 | 25/不銹鋼 | |||
五、電動角型調節閥 主要性能指標
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30：1 | ||

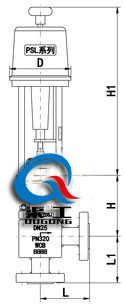

六、電動角型調節閥 外形圖
|
|
|---|---|
| 電動角型調節閥(配3810L執行器) | 電動高壓角式調節閥(配PSL執行器) |
七、電動角型調節閥 安裝連接尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L、L1 | PN16/25 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 95 | 100 |
| PN40 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 95 | 100 | |
| PN64 | 115 | 115 | 130 | 130 | 150 | 170 | 190 | 215 | 250 | 275 | 325 | 115 | 115 | |
| H | PN16/25 | 119 | 119 | 122 | 140 | 157 | 169 | 179 | 200 | 230 | 250 | 304 | 365 | 420 |
| PN40 | 123 | 123 | 134 | 152 | 157 | 191 | 201 | 216 | 240 | 270 | 325 | 380 | 400 | |
| PN64 | 135 | 135 | 142 | 160 | 177 | 196 | 206 | 227 | 257 | 277 | 331 | 410 | 430 | |
| H1 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 |
| PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 | |
| D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
| PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
