一、氣動薄膜衛生級調節閥 產品概述
本公司的ZTRS氣動衛生級調節閥適用于多種壓力、溫度、流量等物理量調節，如食品、化妝品、潔凈蒸汽、酒類、飲料、過程控制場合。氣動薄膜衛生級調節閥具有結構緊湊、裝拆方便、調節精度高等優點，在壓降損失小、流量大、流量精度高，符合IEC534-1-1978標準。氣動衛生級調節閥泄漏量符合ANSIB16.104標準，氣動衛生級調節閥配用不同的多彈簧執行機構，輸出力大。氣動衛生級調節閥角型設計可使閥門自排放，標準電子拋光，光滑表面可達到清潔，無介質積存區域，不會產生潛在的污染。很快的拆裝閥體和閥帽，使閥門打開和維修快捷容易，使過程停機時間縮短。
|
|
|---|---|

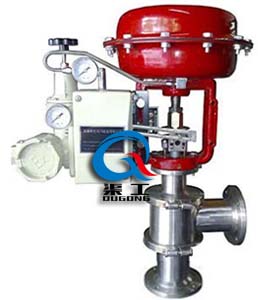

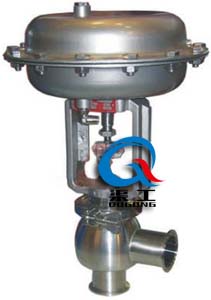

| ZTRS氣動衛生級調節閥 (整體不銹鋼) | ZTRS氣動衛生級調節閥 (閥體不銹鋼) |
二、氣動薄膜衛生級調節閥 主要技術參數
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 dN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 額定流量系數KV | 線性 | 5.2 | 6.3 | 6.9 | 11.2 | 17.6 | 27.5 | 44.7 | 69.3 | 110 |
| 等百分 | 4.8 | 5.6 | 6.3 | 10.5 | 16 | 25 | 40.5 | 63.6 | 100 | |
| 額定行程(mm) | 10 | 16 | 25 | 40 | ||||||
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | |||||||
| 公稱壓力 | 卡箍式、螺紋式、法蘭式（無要求按卡箍式連接為準） | |||||||||
| 閥蓋形式 | 標準型-17～+230℃、高溫型+230～+450℃ | |||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||
| 密封填料 | 三元乙丙橡膠、聚四氟乙烯 | |||||||||
| 閥芯形式 | 單座柱塞型閥芯 | |||||||||
| 流量特性 | 線性、等百分比 | |||||||||
三、氣動薄膜衛生級調節閥 執行器技術參數
| 執行器名稱 | ZHA/B多彈簧簿膜執行機構 | ||
|---|---|---|---|
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 |
| 有效面積(cm2) | 350 | 350 | 560 |
| 行程(mm) | 10、16 | 25 | 40 |
| 彈簧范圍 | 1.5～3kg/cm2（0.15～0.3MPa） | ||
| 膜片材料 | 乙丙橡膠夾尼龍布 | ||
| 氣源接口 | RC1/4" | ||
| 環境溫度 | -30～+70℃ | ||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||
四、氣動薄膜衛生級調節閥 主要零件材料
| 閥體 | 304 | 314 | 316 | 316L |
|---|---|---|---|---|
| 閥蓋 | 304 | 314 | 316 | 316L |
| 墊片 | 聚四氟乙烯(PTFE) | |||
| 閥內件 | 304 | 314 | 316 | 316L |
| 卡箍 | 304 | 314 | 316 | 316L |
| 填料 | V型聚四氟乙烯(PTFE) | |||
五、氣動薄膜衛生級調節閥 主要性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
六、氣動薄膜衛生級調節閥 外形圖
|
|---|

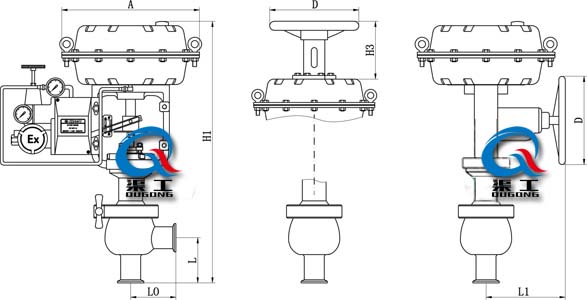

| ZTRS氣動衛生級調節閥、氣動薄膜衛生級調節閥 (外形尺寸圖) |
七、氣動薄膜衛生級調節閥 安裝連接尺寸
| 公稱通徑 DN(mm) | 25 | 40 | 50 | 65 | 80 |
|---|---|---|---|---|---|
| L | 100 | 105 | 105 | 155 | 155 |
| L0 | 100 | 125 | 125 | 175 | 175 |
| H1 | 470 | 480 | 480 | 510 | 510 |
| H3 | 180 | 180 | 180 | 236 | 236 |
| L1 | 289 | 289 | 289 | 347 | 347 |
| A | 282 | 22 | 282 | 360 | 360 |
| D | 220 | 220 | 220 | 270 | 270 |
